GY6-125 motorkerékpár egyenirányító

A GY6-125 motorkerékpár-egyenirányító, más néven egyenirányító szabályozó, a motor tápellátási rendszerének "erőközpontja", amely a mágneses motorral és az akkumulátorral együtt egy táp háromszög rendszert alkot. Fő funkcióit két kulcsfontosságú rész tükrözi:

Hibajavítás átalakítása:

A mágneses motor működése által generált váltakozó áram (AC) az áramirány időszakos változásai és a nagy feszültségingadozások jellemzői, amelyek nem képesek közvetlenül ellátni árammal a fedélzeti berendezéseket. A GY6-125 Motorcycle Rectifier beépített híd-egyenirányító áramkörrel rendelkezik, amely négy dióda egyirányú vezetési karakterisztikáján keresztül egyirányú pulzáló egyenárammá vágja a szinuszhullámú váltakozó áramot. Ez a folyamat olyan, mint egy "egyirányú szelep" felszerelése az áram számára, biztosítva, hogy az áram mindig ugyanabban az irányban folyjon. Példaként az 50 Hz-es váltakozó áramot véve, az egyenirányítás után 100 pulzációval másodpercenként egyenáramú tápot képez, amely adaptív tápellátást biztosít az egyenáramú eszközökhöz, például az autóaudióhoz és a műszerfalakhoz.

Feszültségstabilizáló védelem:

Különböző üzemi körülmények között a motorkerékpár mágneses motorjának kimeneti feszültsége komoly ingadozásokat mutat. Üresjárati üzemmódban a feszültség akár 12,5 V-ra is csökkenhet, ami megnehezíti az akkumulátor úszótöltési követelményeinek teljesítését; Nagy sebességgel haladva a csúcsfeszültség elérheti a 100 V-ot is, ami messze meghaladja a 12 V-os akkumulátor biztonságos tartományát. A GY6-125 motorkerékpár egyenirányító dinamikusan állítja be a kimeneti feszültséget a PWM (impulzusszélesség-moduláció) technológián keresztül. Ha a feszültség meghaladja a 14,8 V küszöbértéket, azonnal aktiválja a sönt áramkört a felesleges teljesítmény felszabadításához; Ha a feszültség 13,5 V alatt van, a töltés hatékonysága javul. Ez a mechanizmus nemcsak az ólom-savas akkumulátorlemezek aktív anyagát védi hatékonyan, megakadályozva az ólom-szulfát kristályok képződését a túltöltés és a kidudorodás miatt, hanem stabil fényszóró színhőmérsékletet és a gyújtótekercs állandó gyújtási energiáját is biztosítja. Gyakorlati alkalmazásokban ez a feszültségstabilizáló funkció több mint háromszorosára növelheti az izzók élettartamát, és a gyújtógyertya gyújtásának sikeressége 99,8%-ra növelhető.

Ez az összetevő közvetlenül befolyásolja az akkumulátor élettartamát (például az YTX9-BS akkumulátor töltés- és kisütésvédelmét), valamint a világítási és gyújtási rendszer stabilitását, és a kis lökettérfogatú robogók kulcsfontosságú elektromos összetevője. Teljesítménye közvetlenül befolyásolja a jármű elektromos rendszerének tartósságát – a jó minőségű egyenirányítók 40%-kal növelhetik az akkumulátorciklusok számát, és több mint 65%-kal csökkenthetik a rendellenes feszültség okozta elektronikai meghibásodások előfordulását.

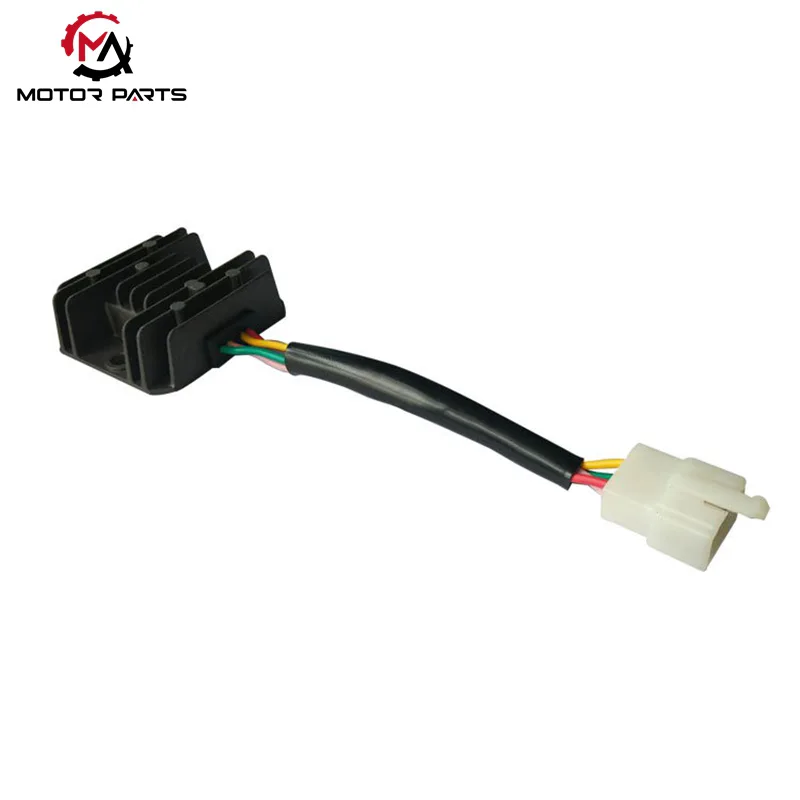

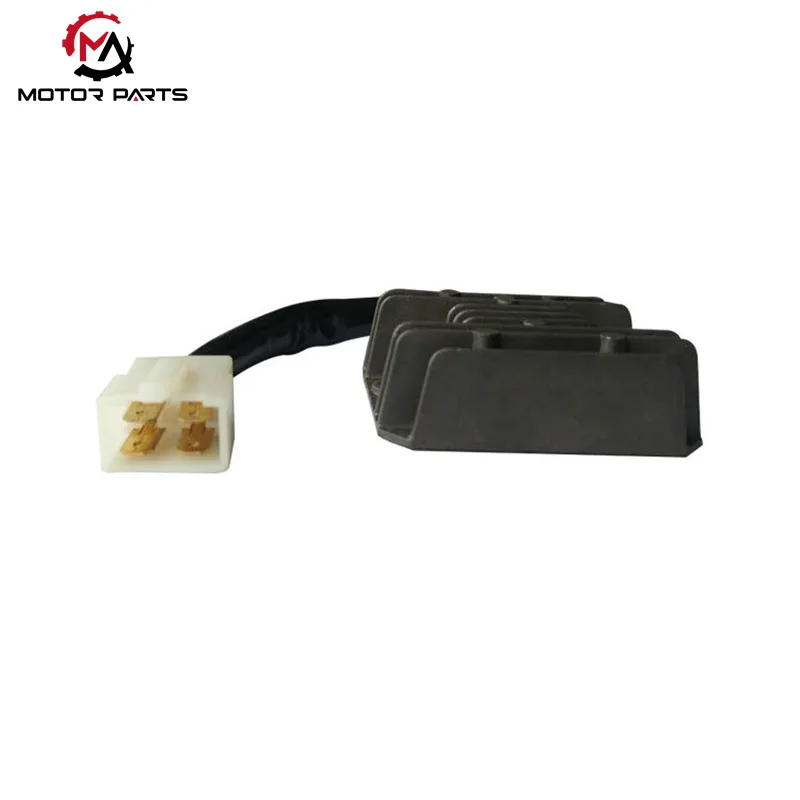

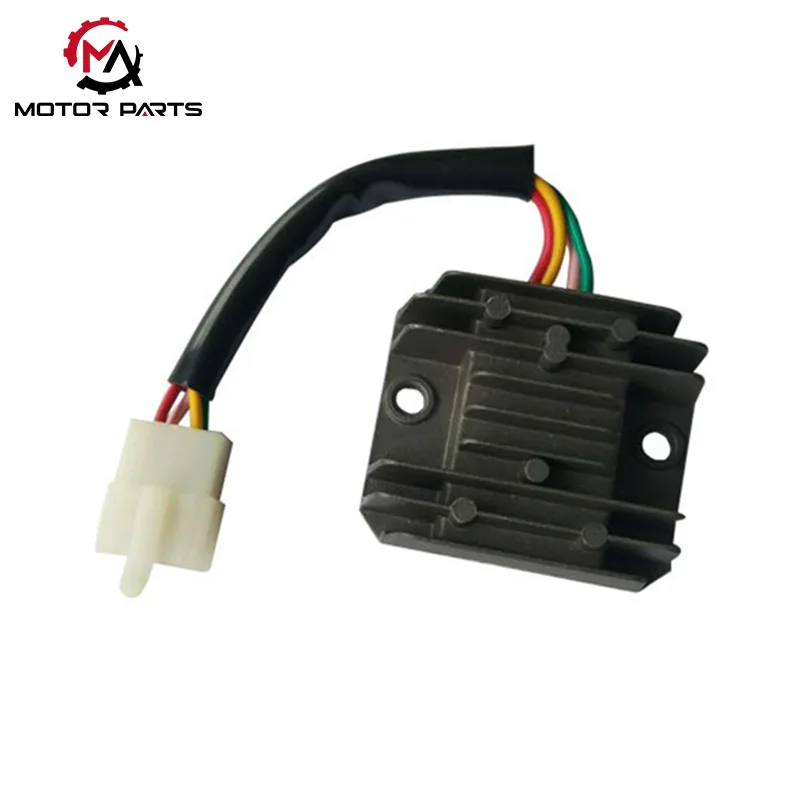

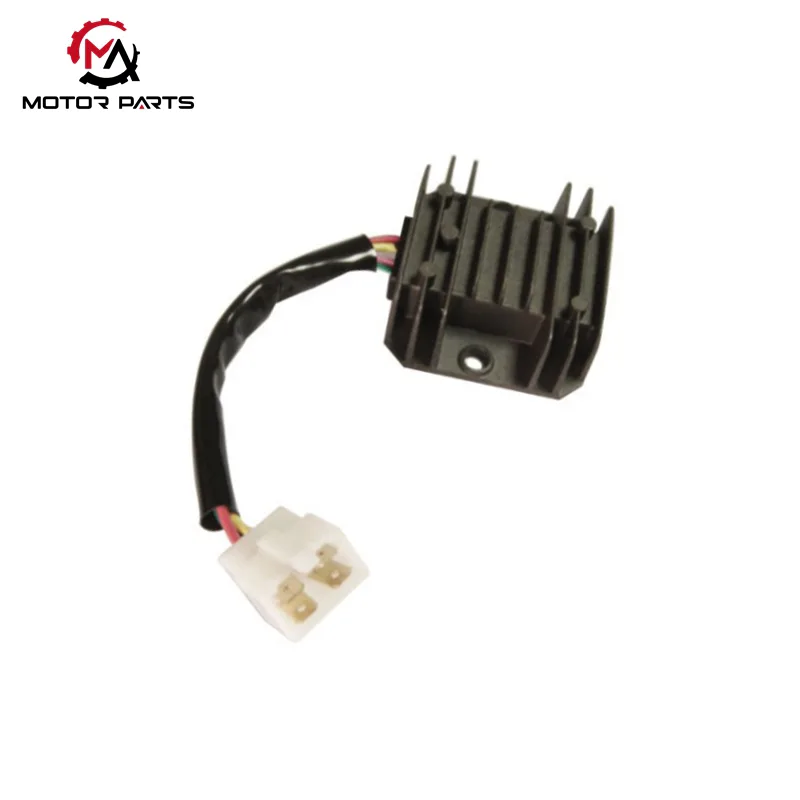

GY6 125 egyenirányító 4 vezetékes egyfázisú típus (alapmodell)

Szerkezeti jellemzők: A 4 vezetékes, 4 tűs kialakításnak köszönhetően 2 váltakozó áramú bemeneti vonalat (sárga/rózsaszín vagy fehér/sárga), 1 DC kimeneti vezetéket (piros) és 1 földelő vezetéket (zöld) tartalmaz, hűtőbordával öntött alumínium dobozba zárva, és epoxigyantával lezárva a nedvesség elkerülése érdekében.

Feszültségstabilizálás elve: A rövidzárlatos feszültségstabilizáló technológiát alkalmazzák. Ha a feszültség meghaladja a szabványt, a feszültséget rövidzárlati szivárgás szabályozza. Felépítése egyszerű, költsége alacsony, és alkalmas a GY6 125 alapmodellhez (például a hagyományos robogókhoz).

Alapparaméterek: AC bemeneti feszültség 20-60V, töltő kimeneti áram 0-4A, üzemi hőmérséklet tartomány -20 °C és 60 °C között.

Napi karbantartási tabuk

Tilos az egyenirányítót elem nélkül használni, különben a nagyfeszültség tönkreteszi az elektromos berendezéseket;

Rendszeresen tisztítsa meg a port a hűtőbordán, hogy elkerülje a hosszan tartó üresjáratot (ami túlzott töltési terhelést okozhat);

LED-es fényszórók és egyéb berendezések utólagos felszerelésekor nagyobb kimeneti áramú (≥ 6A) egyenirányítót kell választani a túlterhelési károk elkerülése érdekében.

Termék paraméter:

Melyek a Max Trading által gyártott egyenirányítók előnyei?

Feszültségstabilitás: A zárt hurkú visszacsatolásvezérlési technológia használatával a kimeneti feszültség pontosan a 13,8 V–14,4 V közötti egészséges tartományban van rögzítve, elkerülve az akkumulátor túltöltését és kidudorodását, a tényleges ingadozások mindössze ± 0,2 V;

Stabil áram: Beépített túláramvédelmi áramkör, amely alkalmas nagy terhelésű forgatókönyvekre, ahol a fényszórók és a GPS egyidejűleg kapcsolódnak be. A 18A névleges áram a legtöbb módosítási igényt kielégíti;

Stabil hőelvezetés: Az alumíniumötvözet borda kialakítása 60%-kal javítja a hőelvezetési hatékonyságot, és a héj csak 3 órás folyamatos működés után éri el a 48 ℃-ot 45 ℃-os környezetben, messze a 70 ℃-os biztonsági küszöb alatt.

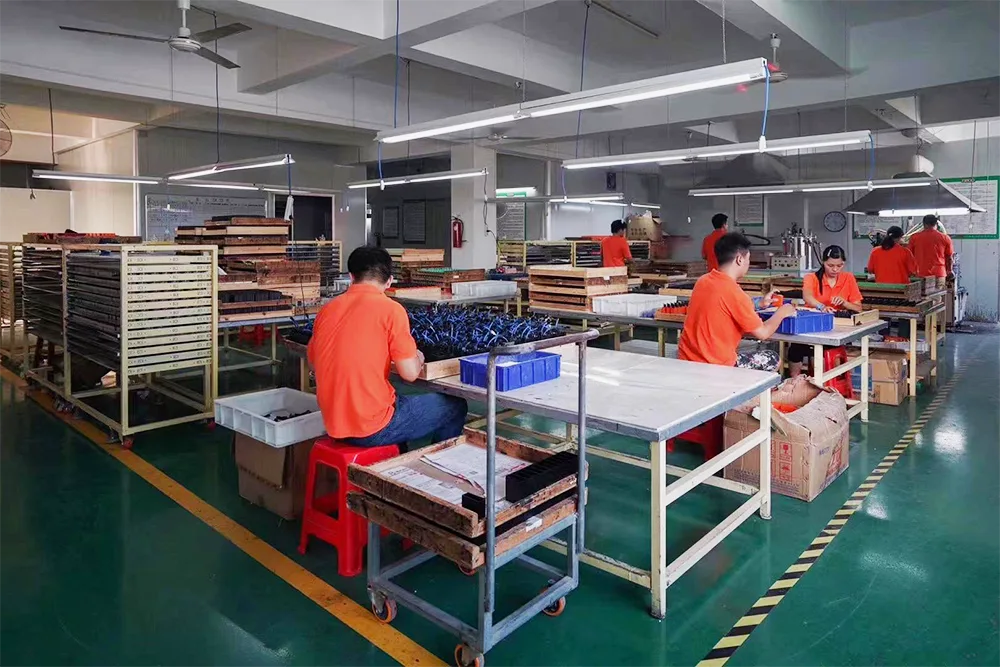

A mi gyárunk
