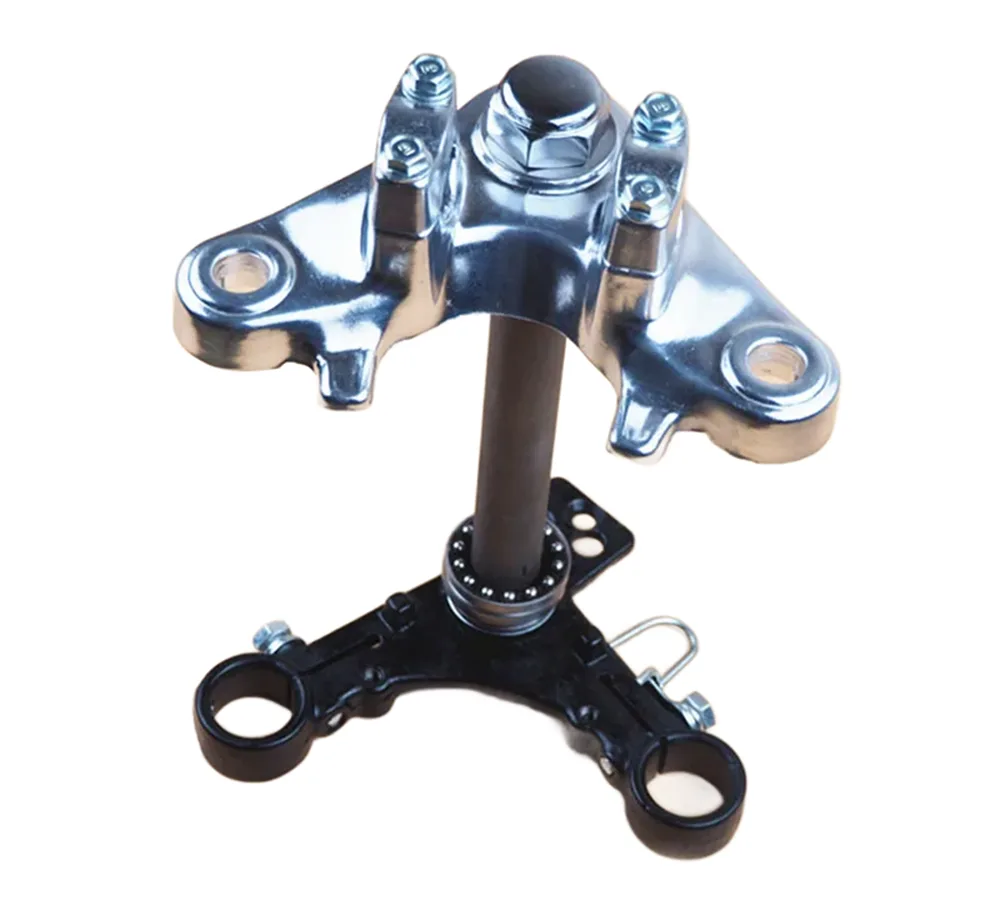

Honda CG125 motorkerékpár felső csatlakozólap

A Max Trading motorkerékpár szerkezeti alkatrészeinek kutatás-fejlesztésére és szállítására specializálódott. Honda CG125 motorkerékpár felső összekötő lemezünk, amely a CG125 villát, lengéscsillapítókat és vázat összekötő teherhordó és kormányzó elem, négy dimenzióban mérnöki optimalizáláson ment keresztül: szerkezeti mechanika, anyagfeldolgozás, telepítési kompatibilitás és hosszú távú tartósság. Ez a felső összekötő lemez ipari szabvány bumeráng alakú és háromszög alakú, hárompontos furatelrendezéssel, zónás vastagságú kialakítással, integrált erősítő bordákkal és ív alakú súlycsökkentő üreggel kombinálva. Nagy szilárdságú és könnyű konstrukciót egyaránt ér el. Számos korróziógátló kezelés, beleértve az elektroforézist, a porfestést és a horganyzást, biztosítja a hosszú távú alkalmazkodóképességet esős, sáros és göröngyös környezetben.

A Honda CG125 motorkerékpár felső összekötő lemeze kompatibilis a 22–28 mm-es középső üléscső átmérőjével, a 130–150 mm-es lengéscsillapító furattávolsággal és az M10/M12 univerzális csavarokkal. Az átlagos felhasználók könnyen szétszedhetik és kicserélhetik szabványos szerszámokkal. Alacsony fordulatszámon stabil kezelhetőséget biztosít, hogy megakadályozza a kéz elcsúszását, valamint javítja a kormány stabilitását nagy sebességnél, kielégítve mind a kezdőbarát jellemzőket, mind a tapasztalt motorosok járműstabilitással kapcsolatos igényeit.

Strukturális tervezés és stresszelemzés: részletes magyarázat

I. Átfogó szerkezeti elrendezés

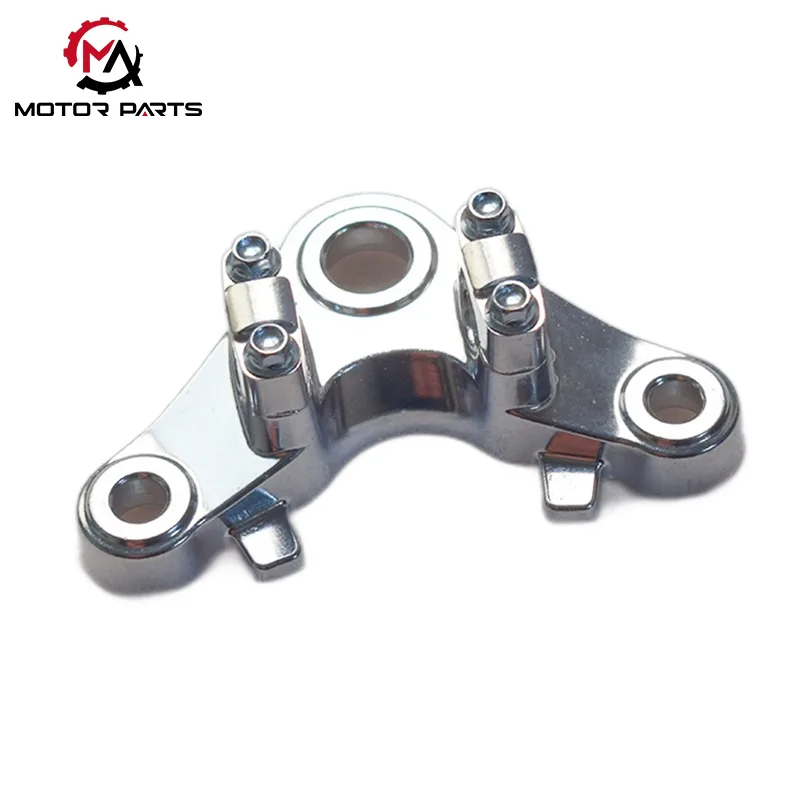

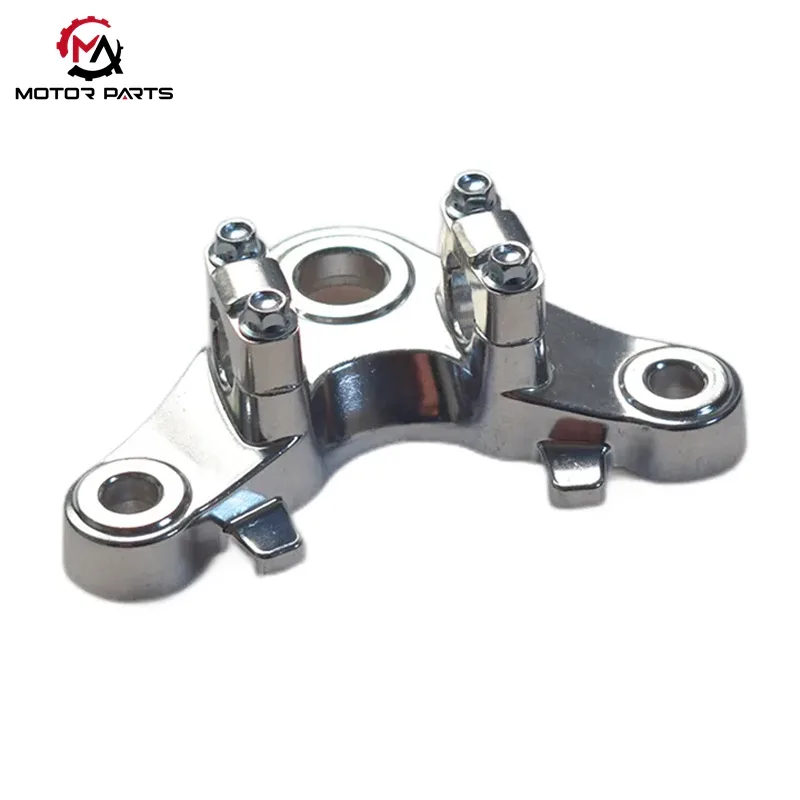

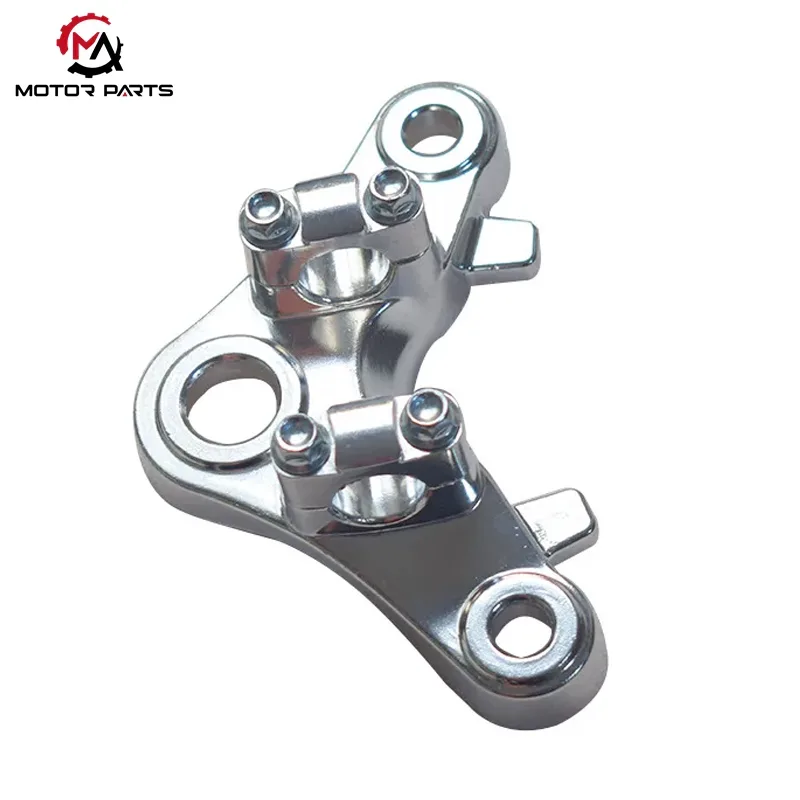

A CG125 motorkerékpár elülső rendszerében a felső összekötő lemez az első villát, a lengéscsillapítót és a vázat összekötő teherhordó elem. A Honda CG125 motorkerékpár felső csatlakozólemeze az iparági szabványnak megfelelő „bumeráng alakú” szerkezeti felépítést alkalmazza, stabil terheléselosztást és precíz kormányzást biztosítva tudományosan megtervezett furatok elhelyezésével.

Hárompontos lyuk elrendezés

Központi furat: Az első villa kormánycső rögzítőnyílása, körülbelül 25 mm átmérőjű

Bal és jobb furatok: Első lengéscsillapító rögzítő furatok, oldaltávolság 130-150mm

A stresszszerkezet jellemzői

Három pont stabil háromszög alakú szerkezetet alkot

A kormányerő és a lengéscsillapító ütőereje egyenletesen közvetítődik a vázra

Hatékonyan csökkenti a helyi feszültségkoncentrációt és javítja az általános szerkezeti stabilitást

Ez a szerkezet különösen alkalmas az olyan ingázó motorkerékpárokhoz, mint a CG125, stabil vezethetőséget biztosítva városi utakon és bonyolult útviszonyok között.

II. Lemezvastagság és mechanikai optimalizálási tervezés

A szilárdság és a könnyű súly kiegyensúlyozása érdekében a felső összekötő lemez különböző területeken eltérő szerkezeti kialakítást alkalmaz:

Megvastagodott mag teherhordó terület

Középterület vastagsága: 8-12mm

Viseli a fő kormányzási és függőleges terhelést

Vékonyított élfelület

Az élvastagság 5-8 mm között szabályozható

Csökkenti a teljes súlyt, miközben megőrzi merevségét

Ez a válaszfalvastagság-kialakítás biztosítja, hogy a szerkezet jó kifáradásállóságot tartson fenn még nagy intenzitású használat mellett is.

III. Könnyű és megerősített szerkezeti kialakítás

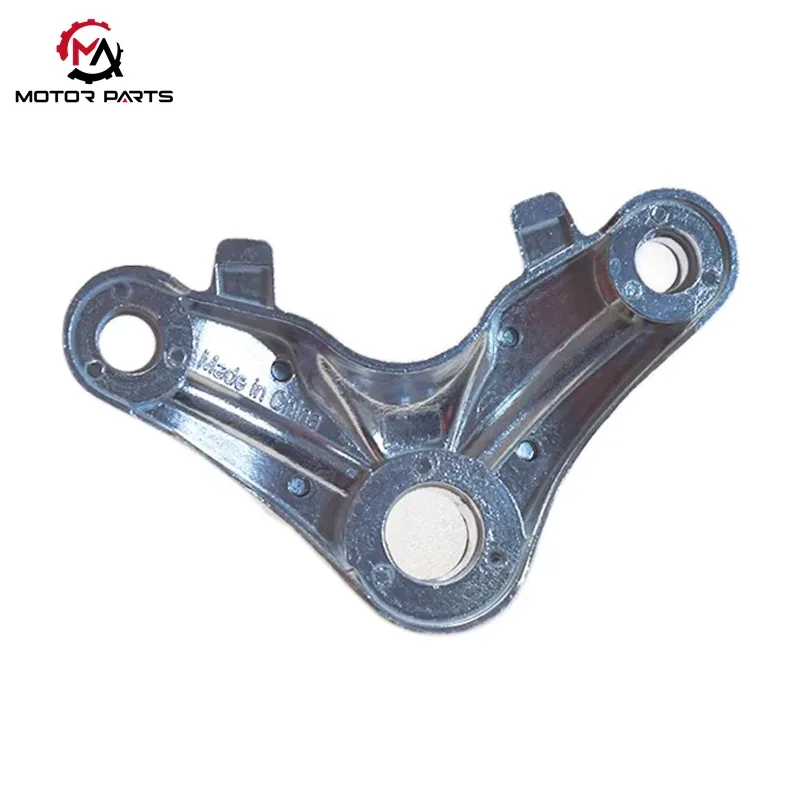

A Honda CG125 motorkerékpár felső csatlakozólemezének alsó szerkezete a geometriai optimalizálás révén tovább fokozza a teljesítményt:

Integrált erősítő bordák

Növeli a hajlítási és csavarási ellenállást

Javítja az általános ütésállóságot

Ív alakú súlycsökkentő üregek

Súlycsökkentés a nem kritikus teherviselő területeken

A teljes tömeg körülbelül 30%-kal csökkent a tisztán szilárd szerkezethez képest

Csökkenti a törések kockázatát és javítja a hosszú távú megbízhatóságot

Anyagok és gyártási folyamat

1. Általános anyagválasztási lehetőségek

A CG125 sorozatú motorkerékpárokban a felső összekötő lemez különféle kiforrott anyagmegoldásokat használ a különböző piacokon és változatokban, hogy egyensúlyba hozza a költség, szilárdság és tartósság követelményeit.

Hidegen hengerelt acéllemez (Mainstream megoldás)

A korai Honda eredeti alkatrészek, valamint a hazai márkák, például a Zongshen és a Lifan, gyakran használtak hidegen hengerelt acéllemez bélyegzési és alakítási eljárásokat.

Szabályozható költség, tömeggyártásra alkalmas

Erős ellenállás a képlékeny alakváltozásokkal szemben, alkalmas hosszirányú terhelések viselésére

Nagyon alkalmas hosszú távú, nagyfrekvenciás használatra ingázó motorkerékpárokban

ADC12 alumíniumötvözet (könnyű megoldás)

Egyes exportváltozatok (például a brazil gyártmányú Euro III emissziós modellek) ADC12 alumíniumötvözetet használnak, amelyet présöntéssel alakítottak ki:

A teljes tömeg körülbelül 25%-kal csökkent

Hatékonyan javítja a kormányzás rugalmasságát az első villa frissítése után

Jobban alkalmas módosított vagy csúcskategóriás modellekhez, amelyek előnyben részesítik a kezelési teljesítményt

2. Felületkezelés és korróziógátló eljárás

Különféle működési környezetekhez a felső csatlakozólemez többféle felületvédő kialakítással rendelkezik:

Elektroforetikus bevonat + fekete porbevonat (kettős védelem)

Általános megoldás a hazai modellekhez

A sűrű bevonatszerkezet hatékonyan szigeteli az esőt, a sárt és a homok erózióját

Kiváló korrózióállóságot mutat nedves, esős és poros környezetben a déli régiókban

Galvanizálási eljárás (Eredeti, gyárilag javított megoldás)

A Honda eredeti csatlakozólemezei ezen az alapon horganyzást tartalmaznak

Szigorú sópermet-tesztet teljesített, 500 órát meghaladó korrózióállósággal

Jelentősen késlelteti a fém öregedését még hosszú távú szabadtéri parkolás esetén is

funkció adaptáció

A központi felszállónyílás 22-28 mm-es tartományt fed le, és kompatibilis a különböző márkájú első villa emelőkkel (például eredeti 25 mm-es és módosított 28 mm vastagságú felszállókkal); A beépítési furat átmérője 10-12 mm, és kompatibilis az M10/M12 univerzális csavarokkal, megkönnyítve az alkatrészek cseréjét a karbantartás során, és csökkentve a felhasználók karbantartási költségeit.

A felszálló hosszát 80-110 mm-es precíziós specifikációkkal tervezték, így egy aranyat alkot a Honda CG125 motorkerékpár felső csatlakozólemezének körülbelül 26°-os előredőlési szögével. A szigorú mérnöki mechanikai számítások révén a kormány visszatérő nyomatékának pontos egyensúlya érhető el. Ezzel a kialakítással hatékonyan elkerülhető a „kezek ütése” kis sebességnél, illetve a „lebegő fogantyúk” rejtett veszélye nagy sebességnél. Barátságos vezetési élményt nyújthat kezdőknek, és megfelel a tapasztalt vezetők szigorú követelményeinek a jármű stabilitására vonatkozóan.

A táblának nincs bonyolult ívelt felületi szerkezete, sík felületű és fenntartott hely a csavarkulcsos működéshez. A szabványos furatelrendezéssel a hétköznapi felhasználók speciális felszerelések nélkül is elvégezhetik a szétszerelést és a cserét dugós szerszámokkal.

Termék paraméter:
