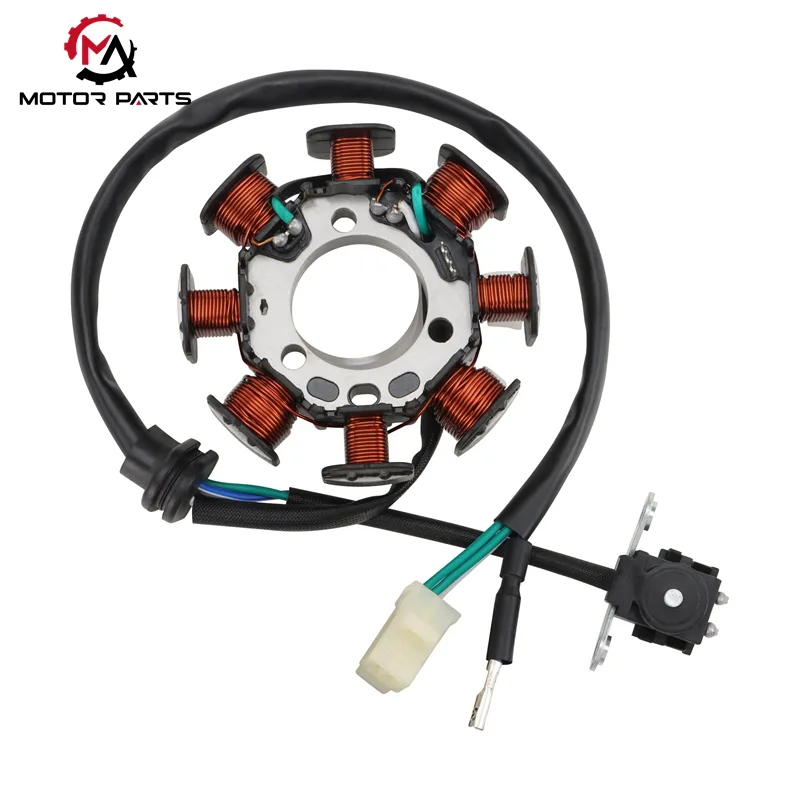

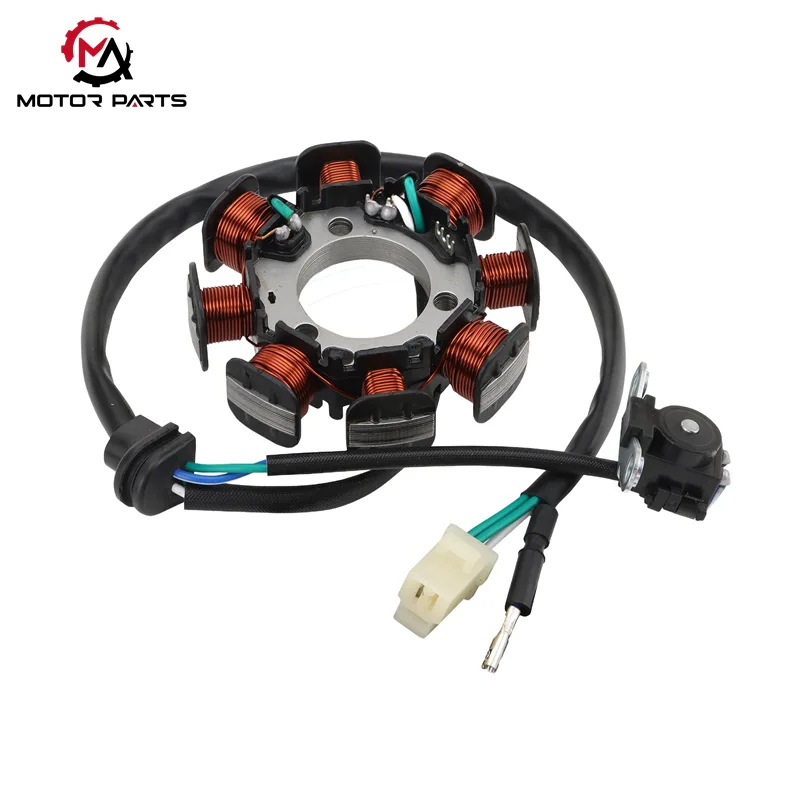

CRF150F motorkerékpár mágnestekercs

A CRF150F Motorcycle Magneto Coil egy klasszikus belépő szintű off-road motorkerékpár, és egyfázisú 8 pólusú mágnestekercse a jármű energiarendszerének magjaként szolgál. A Max Trading által gyártott precíziós alkatrész nemcsak a motorkerékpár teljes elektromos rendszerének energiaforrása, hanem kulcsfontosságú garancia a jármű stabil működésére zord terepviszonyok között is. Úgy tervezték, hogy megfeleljen az off-road rajongók magas tartóssági és teljesítményigényének, megbízható vízálló, porálló és kopásálló tulajdonságokkal.

1. Szerkezet összetétele

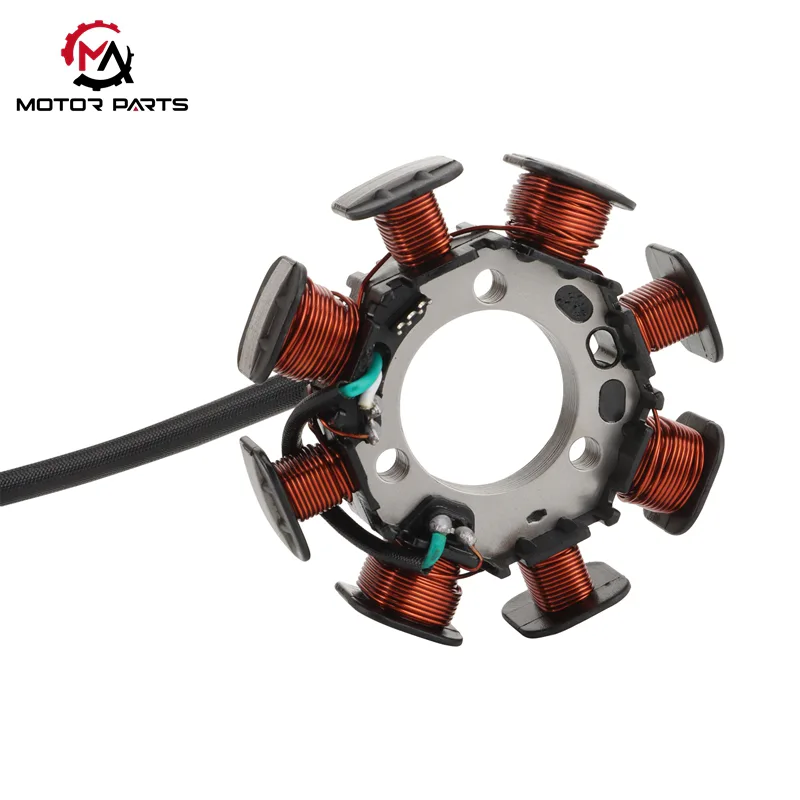

A mágnestekercs három magmodulból áll: állórész tekercs-szerelvényből, mágneses acél forgórész alkatrészből és kapocsmodulból, mindegyik szigorú anyagválasztással és szerkezeti kialakítással.

2. Működési elv

A CRF150F motorkerékpár mágnestekercs működése Faraday elektromágneses indukció törvényén alapul. Amikor a motor jár, a főtengely a forgórész mágnesét nagy sebességgel forog, dinamikus váltakozó mágneses mezőt képezve. Az állórész tekercscsoportja elvágja a mágneses erővonalakat, hogy váltakozó áramot hozzon létre, amelyet aztán elosztanak a gyújtás-, töltő- és időzítő rendszerekben, hogy megvalósítsák a motorkerékpár elektromos alkatrészeinek összehangolt munkáját.

2.1 A gyújtásrendszer működési elve

Feszültségnövelés elve: A gyújtótekercs fokozó transzformátorként működik. A primer tekercs fordulatszámát (általában ≥ 1:100) használja, hogy a magneto alacsony feszültségű váltakozó áramú kimenetét azonnali, 20 000 V feletti nagyfeszültségű árammá indukálja.

Gyújtásvezérlési folyamat: A nagyfeszültségű áramot a CDI (kondenzátorkisüléses gyújtás) gyújtóba továbbítják, ahol az energiatároló kondenzátor tárolja, majd kioldja.

Égési garancia: A gyújtó pontosan vezérli a gyújtógyertyát, hogy erős gyújtószikrákat generáljon a motor kompressziós ütemének végén, biztosítva az üzemanyag-keverék teljes elégését, és elegendő teljesítményt biztosítva a motorkerékpárnak.

2.2 A töltési és tápegységrendszer működési elve

AC/DC átalakítás: A töltőtekercs által kibocsátott váltakozó áramú hullámforma összetett, és egy egyenirányító szabályozón keresztül egyenárammá kell alakítani. A modern egyenirányítók teljes hullámú híd egyenirányító áramköröket alkalmaznak, szűrőkondenzátorokkal és simító áramkörökkel kombinálva.

Stabil feszültségkimenet: Az átalakított pulzáló egyenáram stabil 12 V-os kimenetté van optimalizálva, amely két alapvető funkciót tud megvalósítani:

Állandó feszültségű és áramkorlátozó töltés biztosítása a 12 V-os ólom-savas/lítium akkumulátorcsomagokhoz;

Folyamatos áramellátás a fedélzeti elektromos berendezésekhez, például a fényszórókhoz (35W-55W), a hátsó lámpákhoz és a műszeres háttérvilágításhoz.

2.3 A gyújtásidőzítő rendszer működési elve

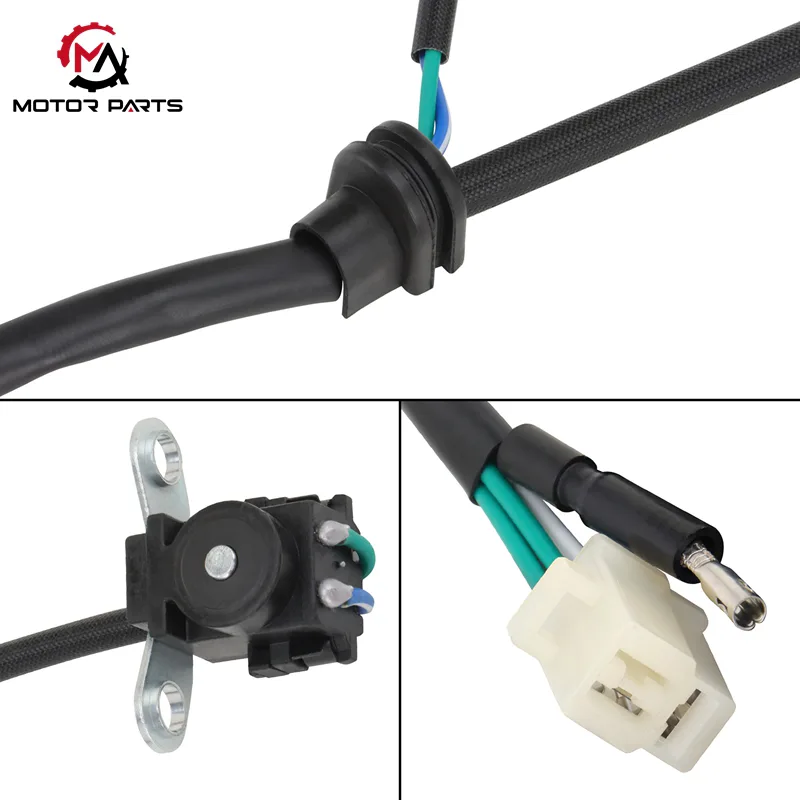

Jelgyűjtés: A trigger tekercs a magneto "idővezérlőjeként" működik. Érzékeli a forgórész speciális kiemelkedéseit vagy réseit, és a mágneses fluxus változását elektromos jelekké alakítja (Hall-érzékelők vagy elektromágneses indukciós elvek révén).

Időzítés szabályozása: A hullámforma alakítása után az elektromos jel pontosan szabályozza a gyújtó indításának időzítését. A CRF150F négyütemű motorja esetén az indítójelet általában akkor küldik el, ha a főtengely szöge 18°-22°, mielőtt a dugattyú elérné a felső holtpontot (BTDC). Ez az időzítés biztosítja az optimális összhangot a gyújtási energia és a dugattyú mozgása között, maximalizálva a motor hatékonyságát és teljesítményét.

3. A terepjáró forgatókönyvek alapvető előnyei

Alkalmazkodóképesség zord környezethez: IP65 víz- és porálló besorolás, olaj- és kopásálló kábelköteg, megbirkózik a sáros, poros és göröngyös terepviszonyokkal.

Stabil teljesítmény: A nagy pontosságú mágneses mező kialakítása és az egyenirányító szabályozó rendszer stabil 12 V-os tápellátást biztosít, elkerülve a feszültségingadozások okozta elektromos alkatrészek meghibásodását.

Pontos gyújtási időzítés: A kioldó tekercs és a rotor pozicionáló szerkezete közötti együttműködés pontos gyújtási időzítést biztosít, javítja az üzemanyag égési hatékonyságát és csökkenti az energiaveszteséget.

Ez a moduláris integrált kialakítás a hagyományos független gyújtó-, töltő- és kioldóegységeket integrálja az állórész mag és a forgórész mágneses mezőjének megosztásával. Az osztott szerkezethez képest több mint 30%-kal csökkenti a csatlakozó vezetékek számát, jelentősen csökkentve a laza vagy nedves vonalak által okozott meghibásodások valószínűségét terepjáró göröngyös környezetben. Ugyanakkor 15-20%-kal javítja az energiatermelés hatékonyságát, teljesítménygaranciát biztosítva a megbízható működéshez extrém útviszonyok között is.

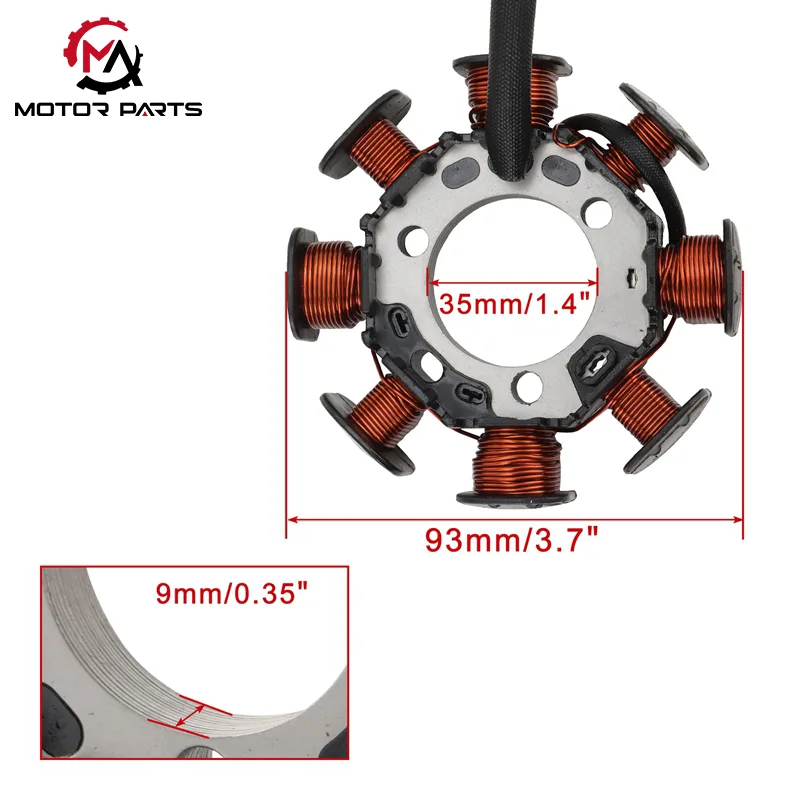

Termék paraméter:

A Max Trading mindig is haladt a korral
