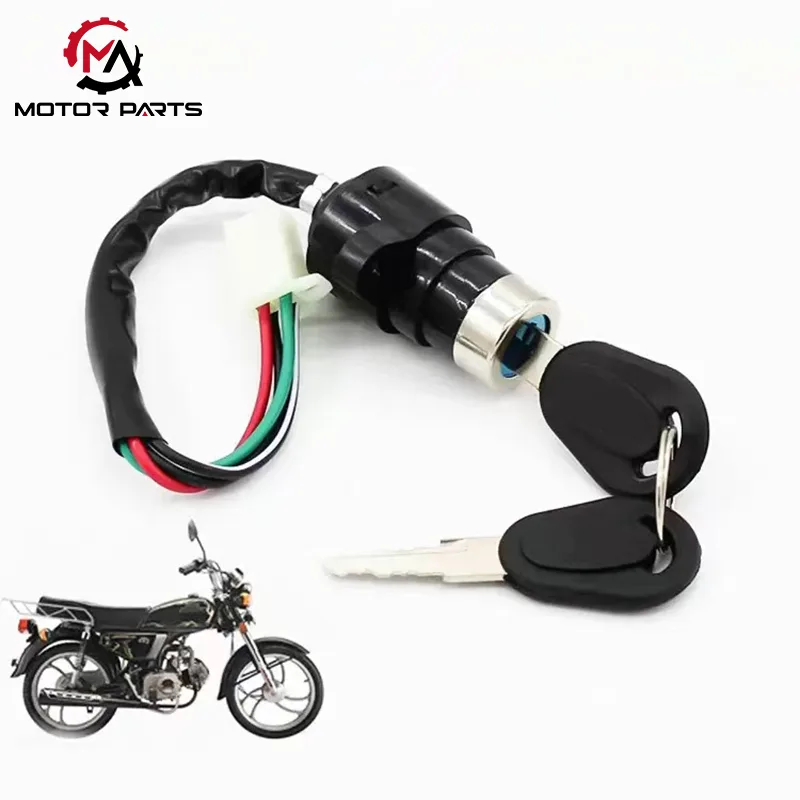

JH70 motorkerékpár gyújtáskapcsoló

Ez a kiváló minőségű JH70 motorkerékpár gyújtáskapcsoló a Max Trading gyárból olyan alapvető alkatrész, amely a teljes jármű elektromos áramkörét és a motor indítását/leállítását vezérli. A kapcsoló szerkezeti felépítése és működési logikája a „mechanikus kapcsolódás + áramkör kapcsolás” elvén alapul.

Szerkezeti komponensek:

1. Mechanikus zárhenger-szerelvény

A JH70 motorkerékpár gyújtáskapcsoló zárteste présöntött cink- vagy alumíniumötvözetből készül, nagy pontosságú réz zárhengerrel és az eredeti gyári exkluzív kulccsal párosítva. Precíziós billenő mechanizmussal rendelkezik, amely csak az eredeti gyári kulcs precíz elforgatását teszi lehetővé, egyszerre biztosítva az indítás vezérlését és a lopás elleni védelmet.

Egyes modellek kormányzár-rudazat kialakítással is rendelkeznek; zárt helyzetbe kapcsolva biztonságosan rögzíti a kormányt, tovább fokozva a jármű biztonságát parkoláskor.

2. Elektromos érintkező modul

A zárhenger egy nagy tisztaságú réz érintkezőcsoportot integrál, az érintkezők száma és helyzete pontosan illeszkedik az áramkör be- és kikapcsolási követelményeihez minden helyzetben. Az érintkezési felület professzionális antioxidáns kezelésen esik át, hogy hatékonyan ellenálljon az oxidációnak és a korróziónak, hosszú távú stabil vezetőképességet biztosítva, és robusztus védőréteget biztosít a jármű teljes elektromos rendszere számára.

3. Bekötési sorkapocs

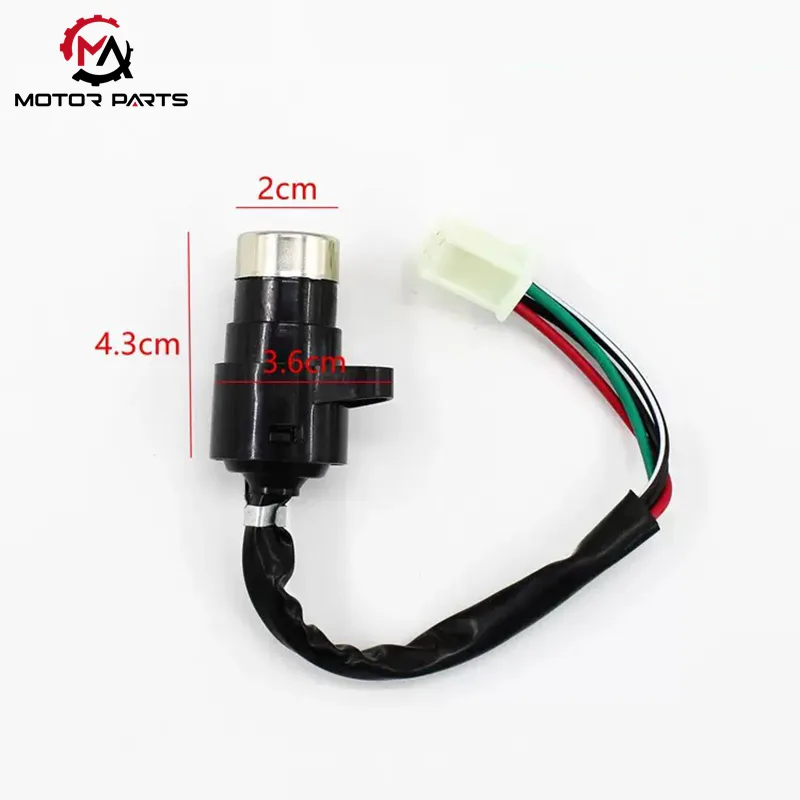

A JH70 motorkerékpár gyújtáskapcsoló hátulja 3-6 dugaszolható vezeték sorkapcsokkal van felszerelve, amelyek a tápegységhez, a gyújtásrendszerhez, a világítási áramkörhöz és más magáramkörökhöz csatlakoznak. A kényelmes plug-in kialakítás jelentősen javítja az áramkör ellenőrzésének és karbantartásának hatékonyságát.

Működési elv

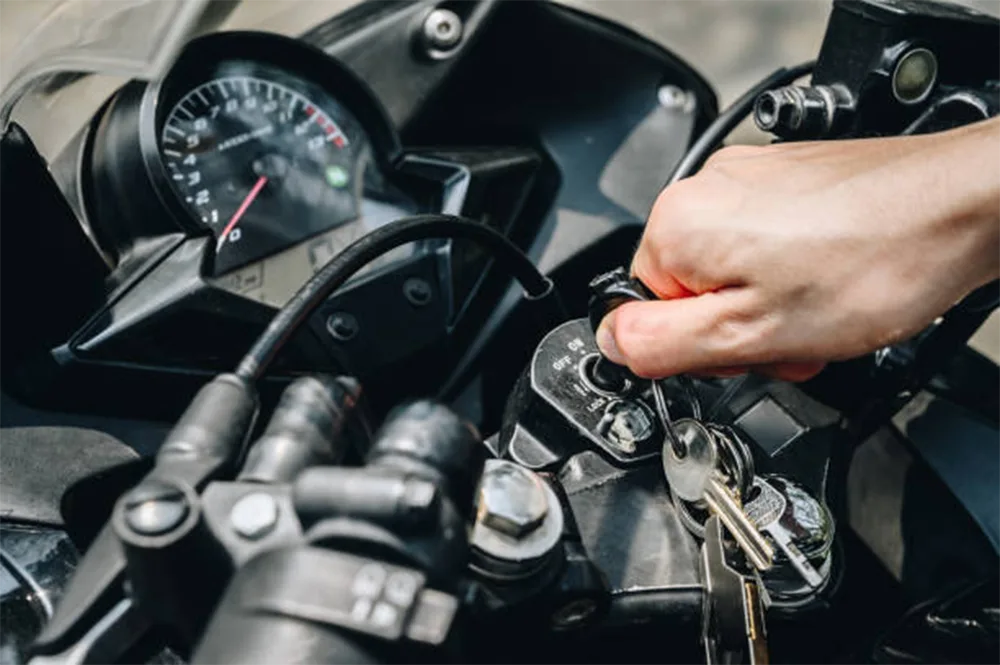

Amikor a kulcsot behelyezik a zárhengerbe és elfordítják, a zárhenger egy precíz fogaskerék-összekötő mechanizmuson keresztül szinkron mozgásra készteti a belső érintkezőszerelvényt, ezáltal szabályozva a teljes jármű elektromos áramkörének be- és kikapcsolt állapotát. A konkrét munkafolyamat a következő:

BE helyzet (bekapcsolási helyzet)

Amikor a kulcsot BE állásba fordítják, a zárhenger összekötő mechanizmusa összeköti az érintkezőcsoportot a tápegységgel, a gyújtásrendszerrel és a világítási áramkörrel. Ekkor a motorkerékpár elektronikus műszerfala kigyullad, a gyújtógyertya gyújtási feszültséget kap, a fényszórók, a hátsó lámpák és egyéb világítási rendszerek készenléti üzemmódba kapcsolnak, biztosítva a jármű biztonságos működéséhez szükséges tápellátást.

START pozíció (Kiinduló pozíció)

START helyzetbe forgatva (egyes egyszerűsített modellek kihagyják ezt a fizikai pozíciót, és külön elektromos indítógombot használnak), a JH70 motorkerékpár gyújtáskapcsolója a gyújtásrendszerrel és a világítási áramkörrel való kapcsolat fenntartása mellett az indítómotor áramkörét is összeköti. Az áram ezután arra hajtja az indító fogaskerekét, hogy összekapcsolódjon a motor lendkerékével, forgatva a főtengelyt, és befejezze a motor indítási folyamatát.

Az indítómotor túlterhelés miatti károsodásának elkerülése érdekében ez a helyzet általában túláramvédelmi mechanizmussal rendelkezik, és az egyszeri indítás időtartama 5-8 másodpercre korlátozódik.

KI/ZÁROLÁS helyzet (motor kikapcsolva/zárolási helyzet)

Amikor a kulcsot OFF vagy LOCK állásba fordítják, az érintkező mechanizmus teljesen leválasztja az összes áramköri csatlakozást, és a jármű áramellátása megszakad. Ezzel egyidejűleg a mechanikus zártest reteszelőcsavarja kiugrik és a kormányrögzítő horonyba illeszkedik, meghatározott szögben reteszelve a kormányt, fizikai lopásgátló akadályt képezve, amely hatékonyan megakadályozza a jármű önkényes elmozdítását vagy elfordulását parkoláskor.

Termék paraméter:

A Max Trading örömmel várja, hogy Önnel együtt dolgozhasson

A jelenlegi globális motorkerékpár-gyújtáskapcsoló-piac 22%-os összetett éves növekedési rátával rendelkezik, és a piac mérete 2025-re várhatóan meghaladja a 15 milliárd jüant. Termékeink vezető pozíciót foglaltak el a piacon a teljes alkalmazkodóképesség, a nagy stabilitás, az intelligencia és a megfelelőség négy előnyével. Legyen szó határokon átnyúló e-kereskedelmi eladóról, regionális alkatrész-nagykereskedőről vagy járműgyártó beszállítóról, személyre szabott logókat, exkluzív csomagolást, többszintű árpolitikát és 7 × 24 órás külkereskedelmi szolgáltatási támogatást tudunk biztosítani.

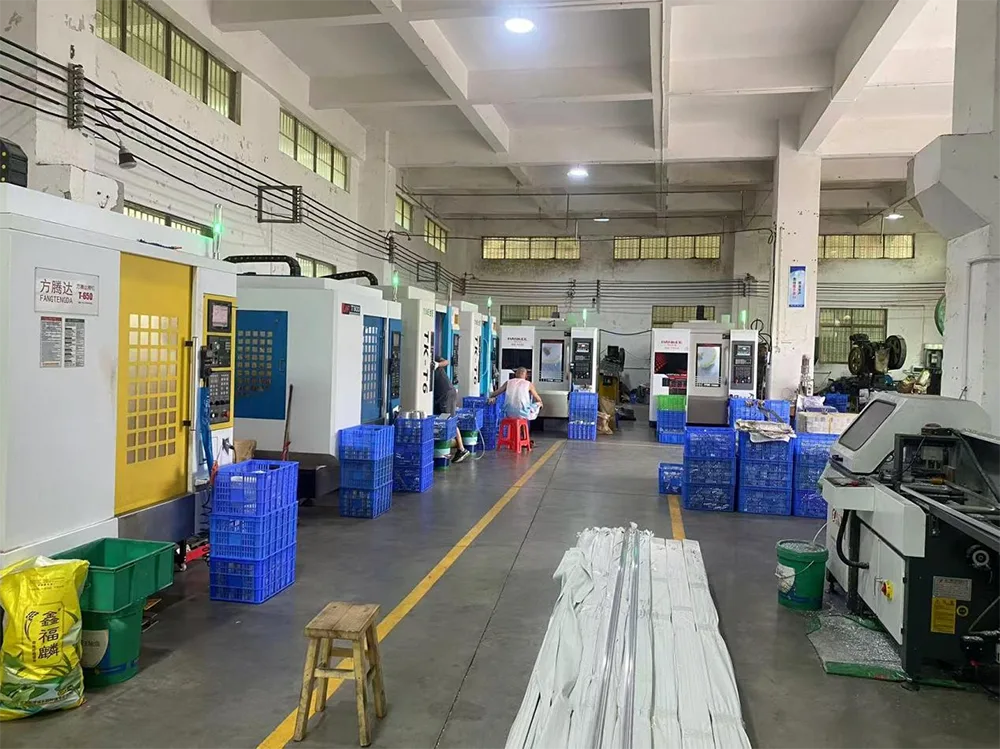

Gyártó műhely
